Un ensemble immobilier de 83 logements sociaux vient de prendre vie entre la voie ferrée et la rue Cugnot à Paris (18ème). A la place de bâtiments techniques vétustes de la SNCF, quatre immeubles dessinés par les architectes Naud & Poux affichent une vêture en béton préfabriqué noir, un voile de 1601 m2 porteur et isolant.

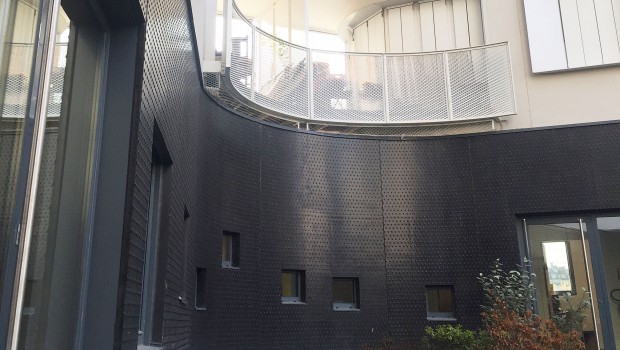

Le projet des architectes Naud & Poux, retenu à l’issue d’un concours, optimise la gestion de l’espace de cet ilot de forme et d’emplacement particuliers en organisant quatre blocs de logements de façon à ce que leur partie la plus large soit tournée du côté de la voie ferrée, comme un rempart protecteur pour les espaces à vivre et les jardins intérieurs. Les quatre immeubles sont reliés les uns aux autres au rez-de-chaussée par une vêture porteuse qui « s’échappe » de chaque bâtiment, se prolonge sur la rue comme un voile protecteur et rejoint le bâtiment suivant. En pied de bâtiment, cette vêture en béton préfabriqué de teinte foncée est tout à la fois mur porteur, isolant et peau extérieure. Ce voile de 1 601 m², porteur et isolant en béton préfabriqué par Cibetec, est constitué de panneaux sandwichs droits et courbes répondant à 12 rayons de courbures concaves et convexes différents. Sa finition matricée (2/174 Breisgau de chez Reckli) est teintée noir conformément au souhait des architectes.
Pour réaliser ces panneaux hors normes, Cibetec a du trouver les réponses aux difficultés particulières consistant à maintenir 8 cm de béton matricé pour la peau extérieure sur les parties courbes, et à découper et assurer la bonne position de l’isolant en plaque sur les courbures. Les contres moules ont été fabriqués en trois parties constituées de 8 cm peau extérieure + 10 cm d’isolant + 20 cm ou 16 cm de « peau » porteuse.
Afin de préserver l’intégrité des panneaux lors de leur déplacement entre l’usine de préfabrication et la rue Cugnot, les panneaux devaient impérativement rester appuyés sur la peau intérieure (porteuse) et ne jamais être posés sur la peau extérieure librement dilatable. A partir du 1er étage toutes les parties supérieures des bâtiments ont une structure en béton avec isolation par l’extérieur et enduit de finition blanc.


Les principaux intervenants :
Maîtrise d’ouvrage : ICF La Sablière
Architectes : Elizabeth Naud & Luc Poux, architectes associés
Chef de Projet Project manager : Franck Grilo
BET TCE et économie : CET ingénierie
Consultant environnement : SEME
Préfabrication des panneaux sandwich isolants/porteurs : Cibetec
