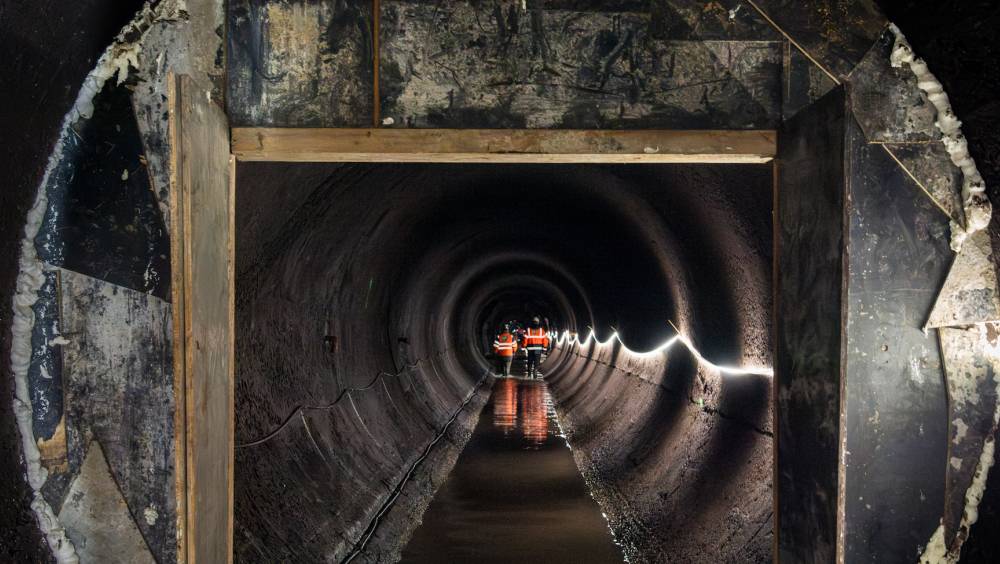

5 mois durant, Sika a accompagné le Centre d’Ingénierie Hydraulique EDF de Toulouse, avec l’entreprise de Génie Civil ECM basée à Villeneuve Tolosane (31), dans la rénovation de la galerie d’amenée souterraine du barrage voûte du Laouzas, en Occitanie.
Ces travaux de réfection du parement en béton de la galerie, altéré par l’eau de la retenue qui y circule depuis plus de 60 ans, ont permis de sécuriser une installation hydraulique stratégique pour le pays : le complexe hydroélectrique de Montahut (à la limite des départements du Tarn et de l’Hérault). La galerie hydraulique du barrage du Laouzas, représente 402 mètres de galeries traitées sur 10 m de circonférence ; a nécessité 4 000 m2 de mortier pour réparer le béton altéré ; 13 000 sacs de SikaMonotop 2400R ; soit 325 tonnes de produit à acheminer au travers des galeries.
Mais s’il se distingue par ses volumes, ce chantier tire également sa singularité des contraintes liées au projet ; à commencer par le délai très court imposé pour achever le chantier et les conditions difficiles de la mise en oeuvre nécessitant une véritable résilience des équipes. Une fois confirmée par les études d’EDF la pathologie du béton, due à l’eau rendue relativement acide par la roche granitique contenue dans la retenue du barrage du Laouzas, les travaux ont pu commencer le 2 avril 2024. A l’issue d’une première phase d’essais de lixiviation en laboratoire, et d’essais de convenance sur site permettant de confirmer la faisabilité logistique, le choix du mortier de réparation de Sika, le SikaMonotop 2400R a été validé par EDF, compte tenu de ses hautes performances et de sa consistance en mortier frais, parfaite pour le passage en machine à projeter.
Les tests passés avec succès, les équipes se sont alors rapidement calées en mode industriel afin de démarrer le chantier sans attendre, en commençant par deux étapes fastidieuses de préparation : une adaptation des engins de transport nécessaires à l’acheminement des produits pour franchir un 1er tunnel de 500m de long et une porte étanche, avant d’accéder enfin dans la galerie hydraulique à réparer ; la canalisation de venues d’eau problématiques pour la mise en oeuvre du mortier par projection.
Après cela, les équipes ont pu procéder au nettoyage du support, à l’aide d’un nettoyeur haute pression de 500 bars. Une fois le mortier gâché et versé dans la pompe in situ, il a été projeté par voie mouillée sur tout le périmètre de la galerie, puis taloché, avant d’être recouvert par une 2nde couche définitive. L’épaisseur finale atteinte a été de 4cm en tenant compte des irrégularités de la surface du béton à traiter.
Une équipe de 8 compagnons a travaillé sur ce chantier souterrain, à une température ambiante d’environ 15°. Pour assurer leur sécurité, des précautions rigoureuses ont été prises durant ces 30 semaines : sur le plan sanitaire individuel avec l’équipement obligatoire d’un détecteur multigaz (capteur de CO2, CO, H2S et LIE) porté en permanence à la ceinture, ainsi qu’un masque de secours en cas d’incendie dans l’ouvrage ; sur le plan de la protection collective avec l’installation d’un système puissant de ventilation forcée fonctionnant en permanence.
Tous ces défis techniques et humains surmontés, la phase de travaux de maintenance génie civil de l’ouvrage achevée en septembre 2024, les revêtements rénovés de la galerie hydraulique sont ainsi prêts à affronter dans de meilleures conditions l’usure du temps, occasionnée par le transit permanent de l’eau agressive de la retenue du Laouzas vers l’usine EDF de Montahut.
Les intervenants
Maître d’ouvrage : EDF Hydro Sud-Ouest Maître d’oeuvre : Centre d’Ingénierie Hydraulique EDF de Toulouse Génie Civil : Société ECM, Villeneuve-Tolosane
